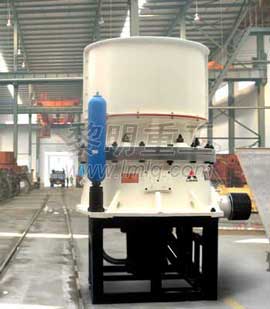

HCS液压圆锥破碎机

液压圆锥破碎机

HCS型很好圆锥破碎机是我公司引进美国技术、结合国际金属材料的性能而设计的一种很好率破碎机。

HCS液压圆锥破碎机的工作原理

机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率,生产能力大,另外,该机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。多种腔形的中细破碎,仅仅更换定锥即可实现。双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑,易于维修。

HCS液压圆锥破碎机的应用领域

适用于中、细碎普氏硬度f=5-16的各种矿山和岩石,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

HCS液压圆锥破碎机的组成架构

主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等,辅助装置有液压润滑站、电控柜等。

HCS液压圆锥破碎机的性能特点

1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。3、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。4、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。5、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。6、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成、。

HCS液压圆锥破碎机技术参数

给料口宽度(mm)
135(100、80、50)四种
更大给料尺寸(mm)
110(80、65、40)
排料口调整范围(mm)
6-28
功率(Kw)
(75~110)
允许更大过铁尺寸(mm)
<40
外形尺寸 长×宽×高(mm)
2581×1550×3276
重量(t)
9.5

2、液压系统参数

油泵电机功率(Kw)
1.5
油泵公称压力(MPa)
16
油箱容积(L)
100
3、润滑系统参数

油泵电机功率(Kw)
2.2
油泵公称压力(MPa)
1.0
油箱容积(L)
800
4、生产能力
①A型破碎腔

排料口(mm)
16
18
22
28
产量(t/h)
65-75
70-85
85-105
110-130
②B型破碎腔

排料口(mm)
11
13
16
20
产量(t/h)
45-55
55-65
65-75
80-100
③C型破碎腔

排料口(mm)
9
11
13
16
产量(t/h)
25-35
40-50
50-60
60-70
④D型破碎腔

排料口(mm)
6
7
8
10
产量(t/h)
20-25
25-30
30-35
35-45

注:黎明重工保留更改产品设计与规格的权利,届时恕不另行通知。
